相貫線切割機-圓管數控相貫線切割機-相貫線切割設備廠家
發布時間：2022-02-08 22:19:09YC-XGX系列6軸數控管子相貫線切割機、管道相貫線切割機、等離子相貫線切割機、數控相貫線切割機
1.YC-XGX管子相貫線切割機簡介

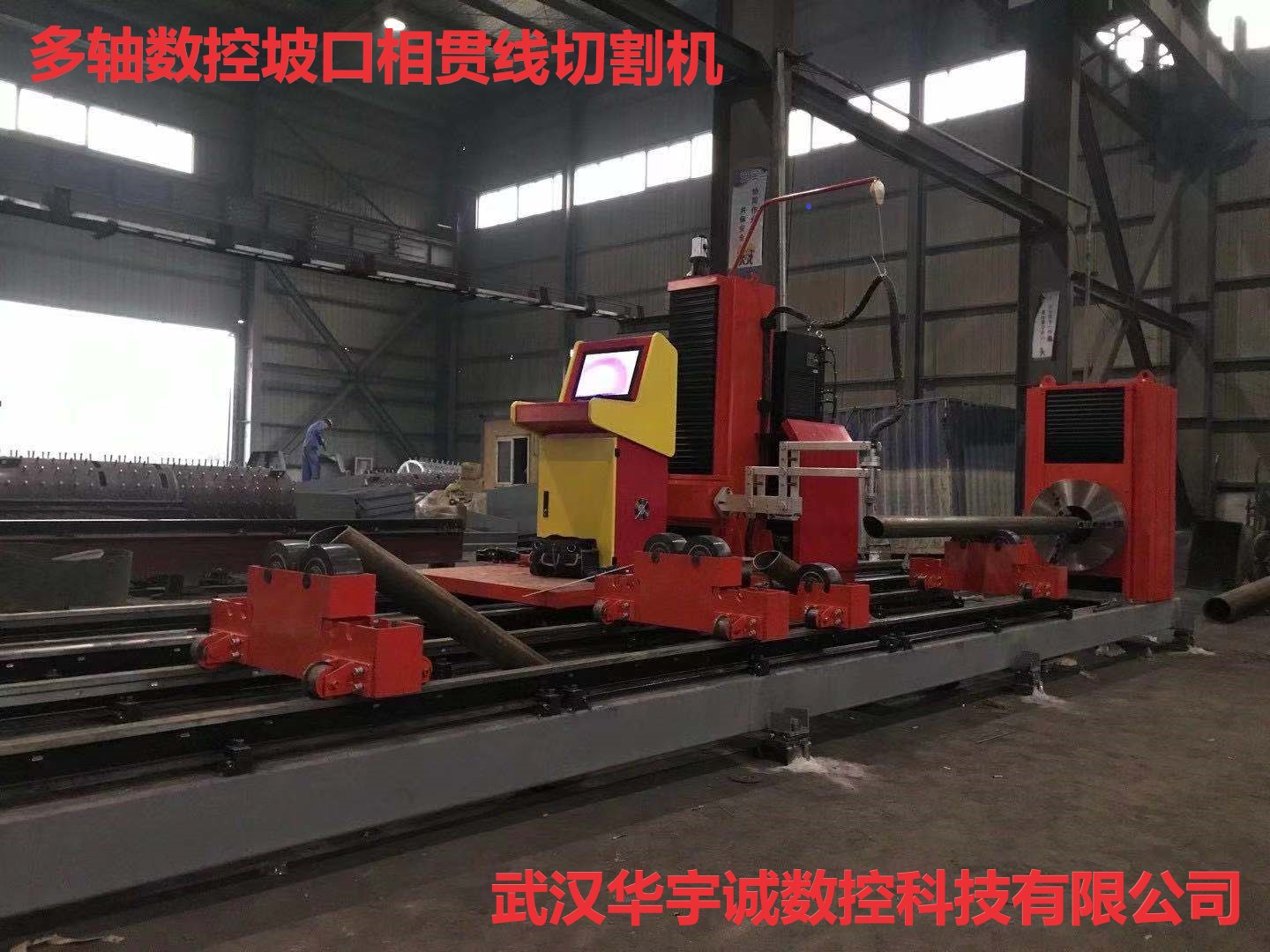

YC-XGX系列6軸數控管子相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。用于圓管類管件的預制生產，特別適用于后續管桁架組對、焊接工序中對焊接精度和效果要求較為嚴格的行業。
YC-XGX系列6軸數控管子相貫線切割機由多達6根CNC控制軸組成，分別為旋轉（X軸），移動（Y 軸），左右擺動（A軸），割槍上下升降（Z軸），前后擺動（B軸）、割嘴伸縮軸（U軸 割嘴沿割炬軸心線伸縮運動）6個自由度的運動。用戶可根據需求選擇不同的控制軸數，可以對管端、管孔進行相貫線的計算和自動切割，以及各種焊接坡口的切割。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的大型罐體、各種管道結構件的切割加工。
該數控相貫線切割機切割速度快，精度好，配有人性化的套料操作軟件界面，僅需要簡單如數管子長度、厚度、直徑、坡口角度等參數，就可以切出管子端部、切相貫線管孔及坡口功能，操作靈活簡單。
2、YC-XGX系列管子相貫線切割機具有如下可選優勢
①系列智能重型切割機床；
②EtherCAT實時工業以太網；
③基于EtherCAT總線技術。
④CNC關鍵部件進口，支持在線三維仿真模擬;
⑤遠程售后服務和遠程檢測；
⑥數字信號傳輸和閉環處理；
⑦抗干擾能力強；
⑧可選項支持8軸以上聯動；
⑨消耗件壽命+20%；
⑩支持批量導入TEKLA、CAD、SolidWorks模型零件；
?數據庫軟件支持MES/SCM/ERP企業管理流程。
3.YC-XGX管子相貫線切割機加工件規格
管徑：50—630mm或更大（可定制）。
管長：6000mm、9000mm、12000mm或更長；壁厚1.5mm-50mm或更大。
切割模式：火焰或等離子，或火焰+等離子雙模式。
4.YC-XGX管子相貫線切割機簡單操作流程
①裝夾過程：人工手動將管子工件端部或法蘭卡在手動卡盤上，工件外懸部位由支撐機構支撐，人工調整到相應高度尺寸。
②切割過程：切割下料支撐機構可以通過滑臺左右移動，切割頭可以通過滑臺上下移動，切割頭可以旋轉或偏擺角度用于帶坡口的管口或管孔下料切割。
5.YC-XGX管子相貫線切割機特點
①.采用原裝電源或進口電源，切割速度快，能耗少。
②.切割斷面光滑幾乎與機加工媲美。
③.可選管子橢圓度自適應功能，管子相貫線切割機根據管子表面高度自動調節割槍的高度，有效解決管子不圓和下垂彎曲的難題。
④.防撞裝置可免除意外撞槍事故，有效保護設備部件。
⑤.管子相貫線切割機設計了可為煙塵過濾設計的空心結構，可有效過濾加工中產生的等離子煙塵。
⑥.采用具有人性化的操作編程軟件，能夠定制各種特殊需求。
⑦.操作靈活簡單，采用人性化的管子套料操作軟件，能滿足客戶的各種需求，人性化的設計，使得不會相貫線切割機的NC操作人員，也能很快掌握。
⑧.采用精密的直線導軌和精密減速機，管子相貫線切割定位精度好，精度可到達0.2mm。
⑨.管子相貫線切割機采用堅固的焊接結構，設備采用去應力、拋丸噴砂處理，機床強度好。
6.華宇誠相貫線切割機產品與其它同行產品對比說明
（1）、管子相貫線切割機床身部分
①華宇誠采用一體式重型厚鋼網格式焊接成型，經過去應力處理，加工中心精密加工，5道噴漆。
②其他單位常采用簡易分體式、輕型方管焊接、沒有去應力處理、沒有精加工，直接簡單噴漆。
（2）、管子相貫線切割機傳動部分
①采用精密直線導軌，或重型較佳精度的Mn鋼激光級精磨精銑導軌、德國進口品牌NEUGART精密減速機、精密絲杠、日本進口品牌松下總線EtherCAt伺服電機,伺服電機驅動器與系統之間采用一根網線通訊，信號反饋快，抗干擾能力強，閉環檢測，有效杜絕飛車事故。
②其他單位常采用輕型普通火車軌道、普通國產減速機、國產伺服或部進電機代替伺服，沒有抗干擾能力，容易飛車事故或飛車事故不容易檢測。
（3）、管子相貫線切割機NC控制系統部分
①管子相貫線切割機可選進口總線EtherCAT數控系統,支持遠程售后服務，服務效率快，支持遠程文件傳輸服務，系統穩定，開放性好，兼容性好，后期改造升級控制系統幾乎不用更換。
②廉價國產單片機控制系統，傳統的電纜線鏈接通訊，故障率大，容易死機，維系檢測必須上門服務，效率低，后期改造升級大多需要更換控制器。
（4）、管子相貫線切割機表面處理部分
①整體拋丸噴砂除銹、專業噴漆房噴漆。
②手工除銹、簡單噴漆。
（5）、管子相貫線切割機等離子電源部分
①市場占有率大的原裝進口電源或類激光等離子電源，穩定性好，暫載率大。
②市場占有率不大的普通國產便宜電源，穩定性差，暫載率低。
更多數控相貫線切割機設備價格、配置、技術方案、圖片等信息請查看：http://m.qdjinchengyu.com/show-41-146-1.html
